浪涌保护器的作用及其工作原理

在电力人员作业过程中，经常可以在配电柜或者配电箱里面看到防雷器或者浪涌保护器，也许我们很多电气人员对于浪涌保护器都不陌生，但是你真的了解它的基本原理和运用吗？

一、什么是浪涌

浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

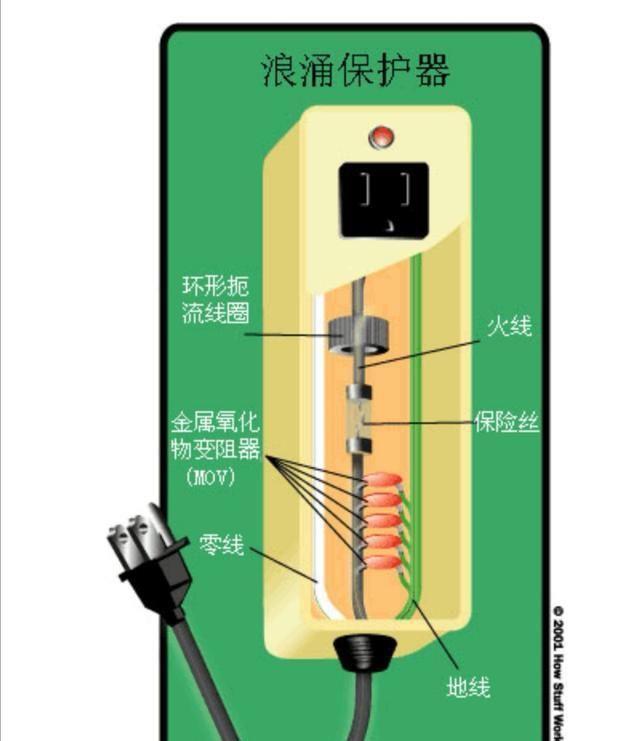

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。

二、浪涌的特点

浪涌产生的时间非常短，大概在微微秒级。浪涌出现时，电压电流的幅值超过正常值的两倍以上。由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。

电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。

三、浪涌的危害

浪涌普遍的存在于配电系统中，也就是说浪涌无处不在。浪涌的危害主要分成两种：灾难性的危害和积累性的危害。

1.灾难性危害：一个电涌电压超过设备的承受能力，则这个设备完全被破坏或寿命大大降低。

电机通常的绝缘电压为正常工作电压的 2 倍加 1000V 左右，故 220V 电机的绝缘电压一般为 1500V。

电涌不断地冲击电机的绝缘层， 导致绝缘层被击穿。

2.积累性危害：多个小电涌累积效应造成半导体器件性能的衰退、设备发故障和寿命的缩短，最后导致停产或是生产力的下降。

下面我们重点分析浪涌对于配电系统的危害，下次我们更新对电子设备的危害浪涌在配电系统主要表现有：电压波动在正常工作情况下，机器设备会自动停止或启动。

用电设备中有空调、压缩机、电梯、泵或电机，电脑控制系统经常出现无理由复位。电气设备由于故障、复位或电压问题而缩短使用寿命。

四、浪涌保护器接线

不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等。

因此浪涌保护器也开发了不同的型号来对应这些电源系统。

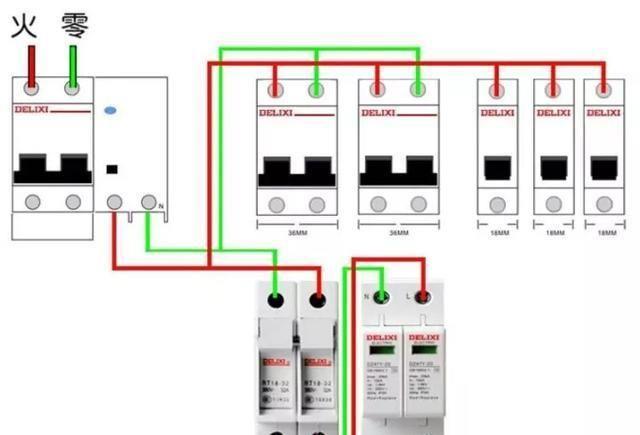

单相系统中浪涌保护器的接线图，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。

科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。

TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。

科佳电气产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。
